CARA SETTING MIKROTIK RB750 UNTUK WARNET PAKAI TELKOM SPEEDY

Topologi Jaringan :

ISP Telkom Speedy ---------> Modem Router Telkom Speedy (TP Link) ---------> MikroTik ---------> Swicth Hub ----------> Clinet (1--->dst)

Langkah Kerja:

1. Tancapkan kabel lan dari MikroTik port1 (ether1) ke Modem ADSL Speedy
2. Tancapkan kabel lan dari MikroTik port2 (ether2) ke Switch
3. Tancapkan kabel lan dari Switch ke Komputer

Pamasangan perkabelan selesai..

Beriktunya Setting MikroTik RB 750

Kita asumsikan adalah:

IP Address Modem ADSL Telkom Speedy adalah : 192.168.1.1

IP Address MikroTik port 1 (Public) adalah : 192.168.1.2

IP Address MikroTik port 2 (Local) adalah : 192.168.0.1

Primary DNS : 203.130.193.74,

Secondart DNS : 203.130.206.250

Catt:

* Harap sesuaikan dengan IP Address anda.

1. Remote Mikrotik RB750 menggunakan WinBox [download disini]

2. Klik "Connect"

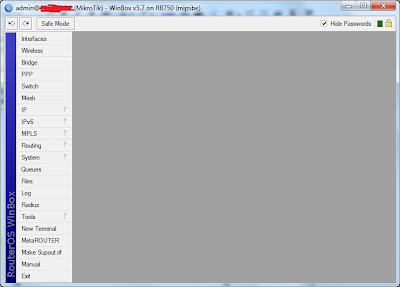

3. WinBox yang sudah connect dengan MikroTik RB750

4. Click "New Terminal" ganti nama ether1 dan ether2

Perintahnya sebagai berikut:

/interface set 0 name=Public (port1 mengarah ke Modem ADSL Telkom Speedy)
/interface set 1 name=Local (port2 mengarah ke Swicth Hub/Client)

5. Masukkan IP Addres

IP Address Public,

Pada WinBox

klik "IP" -----> Addresses ------->" + " -------> masukkan "192.168.1.2/24" -------->  Interface " Public " ------> "OK"

IP Address Local,

Pada WinBox

klik "IP" -----> Addresses ------->" + " -------> masukkan "192.168.0.1/24" -------->  Interface " Local " ------> "OK"

Atau

Pada New Terminal

/ip address add address=192.168.1.2 netmask=255.255.255.0 interface=Public
/ip address add address=192.168.0.1 netmask=255.255.255.0 interface=Local

6. Masukan Gateway

Pada New Terminal

/ip route add gateway=192.168.1.1 (IP Aderess Modem ADSL Speedy)

7. Masukkan DNS

Pada New Terminal

/ip dns set primary dns=203.130.193.74 allow-remote-requests=yes
/ip dns set secondary dns=203.130.206.250 allow-remote-requests=yes

Jika tampil keterangan seperti ini : " expected end of command (line 1 column 12)" ganti dengan perintah

/ip dns set servers=203.130.193.74,203.130.206.250 allow-remote-requests=yes

8. Agar client bisa terhubung dengan Internet kita perlu memberi NAT
Pada New Terminal

/ip firewall nat add chain=srcnat out-interface=Public action=masquerade

9. Agar tidak perlu repot2 setting IP address pada setiap client, kita buat DHCP secara Otomatis, IPPOOL

/ip pool add name=pool ranges=192.168.0.2-192.168.0.254

10. Restart MikroTik RB 750 ....

Setingan MikroTik RB 750 sudah selesai, sekarang kita coba buka browser di salah satu PC Client, jika konek bararti setingan sudah benar.....
Bisa juga dengan tes Ping dari computer client:
klik Star ----> Run -----> Cmd -----> Enter
Dari menu CMD klik

ping www.google.com -t
ping www.yahoo.com -t
ping www.detik.net -t

ping 192.168.1.1 -t (ping ke modem speedy)
ping 192.168.1.2 -t (ping ke port1 MikroTik /Public)
ping 192.168.0.1 -t (ping ke port 2 MikroTik/Local)

Jika ada Reply berarti OK
Catt:
"Local Area Network" nya dipilih : "Obtain an Ip address automaticaly"
