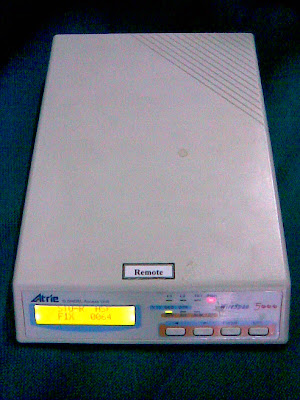

Setting Modem ATRIE WS 5000 untuk settingan Auto

SET AUTO :


1. Untuk modem yang di fungsikan jadi Modem Master (STU-C):

- .Hidupkan modem,tekan tombol "Enter"maka selanjutnya akan tampil "main" menu
- .Pilih menu "configure"tekan tombol "Enter"


- .Pilih menu "DSL" lalu tekan "Enter"
- .Pada menu "DSL SETUP"pilih menu "DSL TYPE"tekan tombol enter.Lalu pilih "STU-C"lalu tekan tombol "Enter".
- .Setelah itu akan kembali lagi ke menu "DSL SETUP"pilih menu "DSL SPEED" tekan "Enter".rubah setting DSL speed ke pilihan "Auto" lalu tekan "Enter"
- .Lalu Tekan "exit" untuk keluar dari menu "DSL" atau kembali ke menu "configure".
-. pada menu configure , pilih menu ":DTE" lalu tekan "enter"
-. Pada Menu "DTE SETUP" cari menu "CLK1 POLARITY "lalu tekan "Enter".Rubah parameter "CLK1 INV" jadi "Norm" lalu tekan "Enter".
-. Pada Menu "DTE SETUP" cari menu "CLK0 POLARITY" lalu tekan "Enter".Rubah parameter "CLK0 INV" jadi "Inv" lalu tekan "Enter".
-. Pada Menu "DTE SETUP" cari menu "DCD OPTION"tekan "Enter" lalu rubah parameter jadi "Always On" lalu tekan "Enter".
- .Pada Menu "DTE SETUP" cari menu "DSR OPTION" tekan "Enter" lalu rubah parameter jadi "Always On" lalu tekan "Enter".
-. Pada Menu "DTE SETUP" cari menu " CTS OPTION" tekan "Enter" lalu rubah parameter jadi "Always On" lalu tekan "Enter".
-. Seteleh itu kembali ke "main"menu dengan menekan tombol "Exit".
-. Pada "main" menu pilih menu "PROFILE" tekan "Enter"
-. pilih menu "Save" tekan "Enter"pilih angka "1" atau profile 1 lalu tekan tombol "Enter"

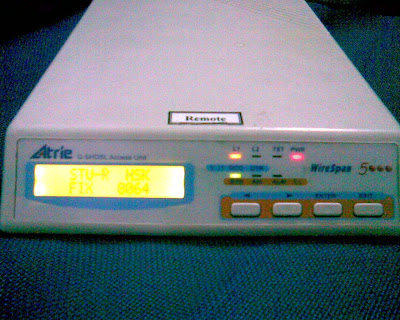

2.Untuk modem yang di fungsikan jadi Modem Remote (STU-R):

- .Hidupkan modem,tekan tombol "Enter"maka selanjutnya akan tampil "main" menu
- .Pilih menu "configure"tekan tombol "Enter"
- .Pilih menu "DSL" lalu tekan "Enter"
- .Pada menu "DSL SETUP"pilih menu "DSL TYPE"tekan tombol enter.Lalu pilih "STU-C"lalu tekan tombol "Enter".
- .Setelah itu akan kembali lagi ke menu "DSL SETUP"pilih menu "DSL SPEED" tekan "Enter".rubah setting DSL speed ke pilihan "Auto" lalu tekan "Enter"
- .Lalu Tekan "exit" untuk keluar dari menu "DSL" atau kembali ke menu "configure".
-. pada menu configure , pilih menu ":DTE" lalu tekan "enter"
-. Pada Menu "DTE SETUP" cari menu "CLK1 POLARITY "lalu tekan "Enter".Rubah parameter "CLK1 INV" jadi "Norm" lalu tekan "Enter".
-. Pada Menu "DTE SETUP" cari menu "CLK0 POLARITY" lalu tekan "Enter".Rubah parameter "CLK0 INV" jadi "Norm"tekan "Enter".
-. Pada Menu "DTE SETUP" cari menu "DCD OPTION"tekan "Enter" lalu rubah parameter jadi "Always On" lalu tekan "Enter".
- .Pada Menu "DTE SETUP" cari menu "DSR OPTION" tekan "Enter" lalu rubah parameter jadi "Always On" lalu tekan "Enter".
-. Pada Menu "DTE SETUP" cari menu " CTS OPTION" tekan "Enter" lalu rubah parameter jadi "Always On" lalu tekan "Enter".
-. Seteleh itu kembali ke "main"menu dengan menekan tombol "Exit".
-. Pada "main" menu pilih menu "PROFILE" tekan "Enter"
-. pilih menu "Save" tekan "Enter"pilih angka "1" atau profile 1 lalu tekan tombol "Enter".
